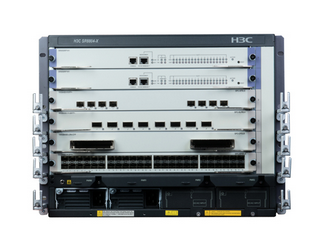

H3C SR8800-X 核心路由器
- 品牌： H3C
- 型号： SR8800-X
高性能硬件平台
SR8800-X采用了先进的CLOS交换架构，基于信元自动路由机制，自动发现、维护路由和故障检测等；采用分布式Credit调度机制，整系统支持多达百个以上调度器并行处理；面向出端口带宽情况，精准调度入接口板报文，不浪费交换网带宽；入接口板为每个出接口分配多个虚拟输出队列VoQ，并支持队列组合调度；采用入端口缓存机制，报文缓存可放大N倍；实现了交换系统严格意义上的无阻塞，保证了高密高带宽板卡的线速转发。
SR8800-X采用全分布式硬件转发架构，满足网络带宽快速增长需求。
多维度的虚拟化技术
SR8800-X支持横向虚拟化，可以把多台SR8800-X设备虚拟成一台逻辑设备，统一控制平面、统一转发平面，可以减少网元节点数量、简化网络配置、提高网络可靠性。
SR8800-X支持纵向虚拟化，SR8800-X作为控制单板CB（Control Broad），盒式设备作为端口扩展设备PE（Port Extender），SR8800-X和多台盒式设备组成一个虚拟逻辑设备，统一软件版本、统一控制管理，可以减少网络层次，简化维护工作量。
SR8800-X支持虚拟路由器，把一台SR8800-X通过软件虚拟化成多台逻辑网络设备，硬件上虚拟设备享有独立的CPU、内存、板卡等资源，软件上虚拟设备享有独立的控制平面、数据平面和管理平面，虚拟路由器之间相互独立、互不影响，为用户提供弹性扩展的租用逻辑网络。
多业务边缘设备
传统的SR路由器承接Mobile、Business、IPTV等电信业务，BRAS作为宽带网络应用的接入网关，完成用户的认证和管理，SR8800-X作为MSE（Multi Service Edge）设备集SR和BRAS功能于一身，提高运营商的POP设备利用率、降低投资，支持ITA（intelligent target accounting）特性，实现按目的地址区分不同的业务类型，实现用户不同业务类型的流量统计，不同业务类型对应不同计费费率级别，实现基于业务的精细化运营计费功能。
SR8800-X支持1588v2以太网时钟同步、TDM仿真、以及多种线路保护技术，可以作为ER路由器，满足运营商IPRAN组网需求。
新一代网络操作系统
SR8800-X控制平面采用多核及SMP(Symmetrical Multi-Processing对称多处理)技术，运行先进的操作系统Comware V7，各软件模块有独立的运行空间，可以动态加载、单独升级，实现ISSU。
Comware V7能够保证关键业务性能及实时性。支持指定将进程集合运行在专有的CPU Set上，为关键任务的运行提供资源保障、线程的抢先调度及合理的优先级设置，保证系统CPU负荷高时，有实时性要求的功能仍然可以及时响应事件进行处理。
Comware V7支持分布式计算。全局服务，如：MPLS、BGP等，可以运行于指定的主控CPU系统，将各全局服务的主程序分布到不同的主控系统，可以有效的分担各CPU的压力，提高系统的整体性能。一个全局服务可以通过进一步拆分子功能，将子功能分布到不同主控CPU系统运行，实现一个全局服务的分布式计算。一些控制协议与具体的接口板相关，如：ARP，可以分布到各个接口所在单板自治运行。
开放业务构架（OAA）满足定制化需求
SR8800-X秉承H3C公司的开发架构设计理念——开放应用架构（OAA），提供了开放应用平台（OAP）板卡，以满足后续业务定制和升级的要求，如：防火墙板卡，入侵检测板卡等嵌入式的安全插卡，实现了核心路由器和业务应用系统的无缝整合。
|
属性 |
SR8802-X-S |
SR8803-X-S |
SR8806-X-S |
SR8810-X-S |
SR8804-X |
SR8808-X |
SR8812-X |
|
主控板 槽位数量 |
2 |
2 |
2 |
2 |
2 |
2 |
2 |
|
业务板槽位数 |
8 |
12 |
24 |
40 |
16 |
32 |
48 |
|
线卡槽位数 |
2 |
3 |
6 |
10 |
4 |
8 |
12 |
|
结构 |
一体化机箱，可安装于19英寸机架内 |
||||||
|
交换架构 |
1＋1冗余 |
1＋1冗余 |
1＋1冗余 |
1＋1冗余 |
3＋1冗余 |
3＋1冗余 |
3＋1冗余 |
|
交换容量 |
2.91Tbps |
29.15Tbps |
29.15Tbps |
29.15Tbps |
18.14Tbps |
36.28Tbps |
54.42Tbps |
|
包转发率 |
720Mpps |
1080Mpps/ 2160Mpps |
2160Mpps/ 9000Mpps |
3600Mpps/ 15000Mpps |
2880Mpps/ 6000Mpps |
5760Mpps/ 12000Mpps |
8640Mpps/ 18000Mpps |
|
风扇系统 |
支持3个风扇冗余，支持风扇智能调速 |
支持6个风扇冗余，支持风扇智能调速 |
支持9个风扇冗余，支持风扇智能调速 |
支持10个风扇冗余，支持风扇智能调速 |
支持8个风扇冗余，支持风扇智能调速 |
支持12个风扇冗余，支持风扇智能调速 |
支持12个风扇冗余，支持风扇智能调速 |
|
电源系统 |
支持2个AC或DC电源，支持1+1冗余 |
支持2个AC或DC电源，支持1+1冗余 |
支持2个AC或DC电源，支持1+1冗余 |
支持2个AC或DC电源，支持1+1冗余 |
支持4个AC或DC电源，支持N+M冗余 |
支持6个AC或DC电源，支持N+M冗余 |
支持6个AC或DC电源，支持N+M冗余 |
|
外形尺寸 (W×D×H) (单位:mm) |
436×420 ×175(4RU) |
436×420 ×441(10RU) |
436×420 ×575(13RU) |
436×420 ×708(16RU) |
440×660 ×353(8RU) |
440×660 ×886(20RU) |
440×660 ×797(18RU) |
|
IPv4 |
支持静态路由、RIP、OSPF、IS-IS、BGP-4等 支持等价路由ECMP、非等价路由UCMP 支持策略路由 支持路由策略 支持GRE等隧道功能 |
||||||
|
IPv6 |
支持IPv4和IPv6双协议栈 支持IPv6静态路由、RIPng、OSPFv3、IS-ISv6、BGP4+ 支持VRRPv3 支持IPv6邻居发现， PMTU发现，TCP6，ping IPv6，traceroute IPv6，socket IPv6，静态IPv6 DNS，指定IPv6 DNS服务器，TFTP IPv6 client 支持IPv4向IPv6的过渡技术 支持IPv4 over IPv6隧道、6PE、6vPE； 支持ICMPv6 MIB、UDP6 MIB、TCP6 MIB、IPv6 MIB等 支持等价路由ECMP、非等价路由UCMP 支持策略路由 支持路由策略 |
||||||
|
组播 |
支持PIM-DM、PIM-SM、PIM-SSM、MSDP、MBGP、Anycast-RP等路由协议 支持IGMP V1/V2/V3、IGMP Snooping v1/2/3 支持PIM6-DM、PIM6-SM、PIM6-SSM 支持MLD(Multicast Listener Discovery) V1/V2、MLD Snooping v1 支持组播策略和组播QoS 支持交换网和业务板三级组播复制功能，达到最优的组播性能 |
||||||
|
MPLS VPN |
支持P/PE功能，符合RFC2547bis协议 支持三种跨域MPLS VPN方式（Option1/Option2/Option3） 支持分层PE（HoPE） 支持多角色主机 支持Martini/Kompella方式VLL，实现点到点的二层MPLS VPN功能 支持Martini/Kompella方式VPLS/H-VPLS，实现点到多点的二层MPLS VPN功能 支持MPLS TE 和TE FRR，VPN FRR，切换时间小于50ms 支持分布式组播VPN 支持ACL识别流量功能，将流量导入到不同的VPN 支持MPLS VPN网络故障定位功能，支持MPLS PING/TRACEROUTE |
||||||
|
AAA |
支持标准RADIUS/ TACACS+协议配合完成远程用户认证、授权、计费等管理功能 支持不认证、本地认证以及远端认证三种认证方式以及这三种方式的组合 支持在用户上线过程中对用户进行授权，也支持用户在线情况下对用户进行动态授权。其中，在用户上线过程中，支持直接授权、本地授权、TACACS＋ 授权、If-authenticated 授权、RADIUS 认证成功后授权等授权方案 支持不计费、远端计费、本地计费保护、实时计费、计费抄送等功能，支持计费失败策略配置 支持主备服务器，当主server down 时切换到备server 进行认证或计费 |
||||||
|
L2TP |
支持NAS-Intiated 支持Client-Initiated 支持LAC-Auto-Initiated |
||||||
|
IPoE |
支持普通IPoE 接入 支持普通IPoEoVLAN 接入 支持普通IPoEoQ 接入 支持普通IPoEoA 接入 |
||||||
|
PPPoE |
支持PPPoE 支持PPPoEoVLAN 支持PPPoEoQ 支持PPPoEoA |
||||||
|
ACL |
支持IPv4和IPv6标准访问控制列表（ACL）和扩展访问控制列表（EACL） 支持基于第二层、第三层和第四层的ACL 支持Ingress/Egress ACL 支持VLAN ACL等 |
||||||
|
QoS |
支持Diff-Serv QoS和Inte-Serv QoS 支持五级层次化QoS（H-QoS），支持FIFO/PQ/CQ/WFQ/CBWFQ等队列调度机制 支持精细化的流量监管， 支持流量整形Shapping 支持尾丢弃TD/RED/WRED拥塞避免 支持优先级标记Mark/Remark 支持802.1p、TOS、DSCP、EXP优先级映射 提供ACL定义复杂规则的功能和流细粒度鉴别 支持MPLS HQoS， MPLS VPN、VLL、PWE3和面向TE隧道的QoS 提供支持8CT（Class Type） 支持VOQ 支持组播的QoS功能 支持200ms硬件缓存 |
||||||
|
以太网功能 |
支持802.1Q 支持 802.1Q VLAN Trunk功能 支持QinQ终结 支持灵活QinQ功能 支持802.3d(STP)/802.3w(RSTP)/802.3s(MSTP) 支持IEEE 802.3ad（端口聚合）、静态端口聚合和跨板端口聚合 支持端口镜像和流镜像功能 支持静态VLAN 支持动态划分VLAN功能 支持1588v2和同步以太网 |
||||||
|
RPR |
支持跨板RPR 支持10G RPR，符合IEEE 802.17 支持Wrapping和Steering两种保护方式，硬件自愈时间小于50ms 支持动态选环机制和静态选环机制，提高带宽利用率 支持节点拓扑自动发现机制 支持加权公平算法，智能分配带宽 支持A0/A1/B0/B1/C五类业务等级，A0类业务可以全环预留带宽，实现精细化的QoS |
||||||
|
iTA |
支持按目的地址（目的网段）区分不同的业务类型，实现用户不同业务类型的流量统计 支持不同业务类型对应不同计费费率级别，实现基于业务的精细化运营计费功能 支持针对用户访问不同的目的地址网段分别进行不同的带宽控制 支持用户登录Portal，自助选购、激活/去激活各种业务策略 |
||||||
|
虚拟化特性 |
支持IRF2虚拟化，多台物理设备虚拟成一台逻辑设备，统一管理界面，统一转发表项，跨设备链路捆绑 支持IRF3虚拟化，提供纵向的虚拟化功能，扩展端口、统一管理、统一配置 支持MDC，将一台物理网络设备通过软件虚拟化成多台逻辑网络设备 |
||||||
|
网流分析 |
支持Netstream, 符合V5/V8/V9输出格式 支持采样功能和流统计功能 支持多日志主机功能 支持硬件的网络流量应用分析技术 支持IPv4/IPv6/MPLS的流量采集分析 支持端口进出方向的流量采集分析 |
||||||
|
NAT |
支持NAT、NAPT，支持NAT/NAPT多实例 支持NAT日志功能 支持黑名单功能 支持内部服务器 支持应用层网关ALG 支持CGN、L2NAT、NAT444、DS-LITE、NAT64 |
||||||
|
EAA |
通过EAA流量智能调度工具，自动识别业务对带宽的需求，当定义业务出现时，通过EAA下发ACL和路由策略进行流量调度，将原有流量迁移至低速带宽链路；当定义消失，通过EAA下发ACL和路由策略进行流量调度，将原有流量迁移至高速带宽链路，自动实现在不等带宽的两条链路上的流量智能识别、负载均衡，当定义业务传输出现链路故障时，通过BFD（链路故障快速检测）FRR（快速重路由）进行ms级链路探测路由切换。 |
||||||
|
可靠性 |
关键部件主控板、交换网板、电源、风扇均支持冗余备份 背板采用无源设计，避免单点故障 各组件均支持热插拔功能 支持各种配置数据在主备主控板上实时热备份 支持交换矩阵间的主备切换，且性能不下降 支持ISSU，热补丁，实现软件平滑升级 支持IP TRUNK链路分担备份 支持不间断转发NSF、不间断路由NSR和GR 支持MP、ETH端口聚合，支持链路跨板聚合 支持MPLS OAM、Ethernet OAM、Y.1731、路由协议/端口/VLAN Damping等保护机制 支持PW redundancy、Trunk、链路保护倒换、STP/RSTP/MSTP等 支持跨板的RPR/RRPP硬件环网保护机制，业务自愈时间小于50ms 支持BFD，实现各协议的快速故障检测机制，故障检测时间小于30ms 支持FRR，业务切换时间小于50ms网络可用度为99.999% |
||||||
|
安全性 |
支持对DoS/DDoS攻击、SYN Flood、UDP Flood、ICMP Flood、HTTP Get Flood、Land、Smurf、Fraggle、WinNuke、Ping of Death、Tear Drop、TCP 标志位异常、地址扫描、端口扫描、Java/ActiveX Blocking和SQL注入等攻击 支持ASPF、虚拟防火墙、ALG、安全区域等 支持L2TP 支持IPSec 支持静态和动态黑名单、MAC绑定、安全区域控制、系统统计等安全功能 支持用户分级管理和口令保护, 支持AAA安全认证协议（如Radius等） 支持SSHv2，为用户登录提供安全加密通道 支持标准和扩展ACL，可以对报文进行过滤，防止网络攻击 支持防止ARP、802.1x、未知组播报文、广播报文、未知单播报文、本机网段路由扫描报文、TTL=1报文、协议报文等攻击功能 支持MAC地址限制、IP＋MAC绑定功能 支持单播逆向路由检查URPF技术，防止基于源地址欺骗的网络攻击行为 支持OSPF、RIPv2 及BGPv4 报文的明文及MD5密文认证 支持安全网管SNMPv3 支持广播报文抑制 支持主备数据备份机制 |
||||||
|
系统管理 |
支持带内网管和带外网管 支持Console/AUX Modem/Telnet/SSH2.0 命令行配置 支持FTP、TFTP、Xmodem、SFTP文件上下载管理 支持SNMP v1/V2/V3 支持RMON v1/v2，支持1、2、3、9组 支持NTP时钟 支持NQA(Network Quality Analyzer) 支持故障后报警和自恢复 支持数据日志 支持ICMP 支持Syslog 支持Traceroute 支持多线程TELNET访问设备 |
||||||
