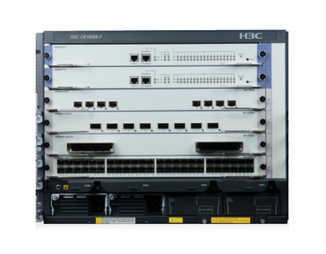

H3C CR16000-F 核心路由器
- 品牌： H3C
- 型号： CR16000-F
沈阳弱电工程公司,沈阳综合布线公司,沈阳网络工程公司,沈阳监控工程公司,沈阳弱电施工公司,网络布线公司,监控安装公司,沈阳视频会议，沈阳视频监控公司，沈阳远程视频监控，沈阳无线网络
主控和交换网板物理分离
CR16000-F支持2块主控板和4块交换网板，主控板和交换网板完全物理分离，即控制平面和转发平面完全物理分离，相互独立、互不影响，提供高品质的设备可靠性。
高性能硬件平台
CR16000-F采用业界先进的CLOS交换架构，整机交换容量高达54.42Tbps，当前可以支持576个10GE接口或96个40GE接口或24个100GE接口，包处理能力可达8640Mpps。
多维度的虚拟化技术
CR16000-F支持横向虚拟化，可以把多台CR16000-F设备虚拟成一台逻辑设备，统一控制平面、统一转发平面，可以减少网元节点数量、简化网络配置、提高网络可靠性。
CR16000-F支持纵向虚拟化，CR16000-F作为控制单板CB（Control Broad），盒式设备作为端口扩展设备PE（Port Extender），CR16000-F和多台盒式设备组成一个虚拟逻辑设备，统一软件版本、统一控制管理，可以减少网络层次，简化维护工作量。
CR16000-F支持虚拟路由器，把一台CR16000-F通过软件虚拟化成多台逻辑网络设备，硬件上虚拟设备享有独立的CPU、内存、板卡等资源，软件上虚拟设备享有独立的控制平面、数据平面和管理平面，虚拟路由器之间相互独立、互不影响，为用户提供弹性扩展的租用逻辑网络。
多业务边缘设备
传统的SR路由器承接Mobile、Business、IPTV等电信业务，BRAS作为宽带网络应用的接入网关，完成用户的认证和管理，CR16000-F作为MSE（Multi Service Edge）设备集SR和BRAS功能于一身，提高运营商的POP设备利用率、降低投资。
CR16000-F支持1588v2以太网时钟同步、TDM仿真、以及多种线路保护技术，可以作为ER设备和EPC CE设备，满足运营商IPRAN组网需求。
新一代网络操作系统
CR16000-F控制平面采用多核及SMP(Symmetrical Multi-Processing对称多处理)技术，运行先进的操作系统Comware V7，各软件模块有独立的运行空间，可以动态加载、单独升级，实现ISSU。
Comware V7能够保证关键业务性能及实时性。支持指定将进程集合运行在专有的CPU Set上，为关键任务的运行提供资源保障、线程的抢先调度及合理的优先级设置，保证系统CPU负荷高时，有实时性要求的功能仍然可以及时响应事件进行处理。
Comware V7支持分布式计算。全局服务，如：MPLS、BGP等，可以运行于指定的主控CPU系统，将各全局服务的主程序分布到不同的主控系统，可以有效的分担各CPU的压力，提高系统的整体性能。一个全局服务可以通过进一步拆分子功能，将子功能分布到不同主控CPU系统运行，实现一个全局服务的分布式计算。一些控制协议与具体的接口板相关，如：ARP，可以分布到各个接口所在单板自治运行。
开放业务构架（OAA）满足定制化需求
CR16000-F秉承H3C公司的开发架构设计理念——开放应用架构（OAA），提供了开放应用平台（OAP）板卡，以满足后续业务定制和升级的要求，如：嵌入式的FW等安全插卡，实现了核心路由器和业务应用系统的无缝整合。
|
属性 |
CR16006-F |
CR16010- F |
CR16014- F |
|
主控板槽位数量 |
2 |
2 |
2 |
|
业务板槽位数量 |
4 |
8 |
12 |
|
交换网板槽位数量 |
4 |
4 |
4 |
|
结构 |
一体化机箱，可安装于19英寸机架内 |
||
|
交换容量 |
18.14Tbps |
36.28Tbps |
54.42Tbps |
|
包转发率 |
2880Mpps |
5760Mpps |
8640Mpps |
|
外形尺寸（W×D×H）（单位：mm） |
440×660×353（8RU） |
440×660×886（20RU） |
440×660×797（18RU） |
|
重量 |
净重：<85kg |
净重：<145kg |
净重：<165kg |
|
IPv4 |
支持静态路由、RIP、OSPF、IS-IS、BGP-4等 支持等价路由 支持策略路由 支持路由策略 支持GRE等隧道功能 |
||
|
IPv6 |
支持IPv4和IPv6双协议栈 支持IPv6静态路由、RIPng、OSPFv3、IS-ISv6、BGP4+ 支持VRRPv3 支持Neighbor Discovery Protocol、Path MTU Discovery 支持Ping v6、Telnet v6、FTPv6、TFTPv6、DNSv6、ICMPv6 支持IPv4向IPv6的过渡技术，包括：IPv6手工隧道、6to4隧道、ISATAP隧道、GRE隧道、IPv4兼容自动配置隧道 支持等价路由 支持策略路由 支持路由策略 |
||
|
组播 |
支持PIM-DM、PIM-SM、PIM-SSM、MSDP、MBGP 、Anycast-RP等路由协议 支持IGMP V1/V2/V3、IGMP Snooping v1/2/3 支持PIM6-DM、PIM6-SM、PIM6-SSM 支持MLD(Multicast Listener Discovery) V1/V2、MLD Snooping v1 支持组播策略和组播QoS 支持交换网和业务板三级组播复制功能，达到最优的组播性能 |
||
|
MPLS VPN |
支持P/PE功能，符合RFC2547bis协议 支持三种跨域MPLS VPN方式（Option1/Option2/Option3） 支持分层PE（HoPE） 支持多角色主机 支持Martini/Kompella方式VLL，实现点到点的二层MPLS VPN功能 支持Martini/Kompella方式VPLS/H-VPLS，实现点到多点的二层MPLS VPN功能 支持MPLS TE FRR，VPN FRR 支持分布式组播VPN |
||
|
AAA |
支持标准RADIUS/ TACACS+协议配合完成远程用户认证、授权、计费等管理功能。 支持不认证、本地认证以及远端认证三种认证方式以及这三种方式的组合。 支持在用户上线过程中对用户进行授权，也支持用户在线情况下对用户进行动态授权。其中，在用户上线过程中，支持直接授权、本地授权、TACACS＋ 授权、If-authenticated 授权、RADIUS 认证成功后授权等授权方案。 支持不计费、远端计费、本地计费保护、实时计费、计费抄送等功能，支持计费失败策略配置。 支持主备服务器，当主server down 时切换到备server 进行认证或计费。 |
||
|
L2TP |
支持NAS-Intiated 支持Client-Initiated 支持LAC-Auto-Initiated |
||
|
IPoE |
支持普通IPoE 接入 支持普通IPoEoVLAN 接入 支持普通IPoEoQ 接入 支持普通IPoEoA 接入 |
||
|
PPPoE |
支持PPPoE 支持PPPoEoVLAN 支持PPPoEoQ 支持PPPoEoA |
||
|
ACL |
支持标准和扩展ACL 支持Ingress/Egress ACL 支持VLAN ACL等 |
||
|
QoS |
支持Diff-Serv QoS和Inte-Serv QoS 支持层次化QoS（H-QoS），支持PQ/LLQ/CQ/WFQ/CBWFQ等队列调度机制 支持精细化的流量监管 支持流量整形Shapping 支持WRED拥塞避免 支持优先级标记Mark/Remark 支持802.1p、TOS、DSCP、EXP优先级映射 支持VOQ |
||
|
1588v2 |
支持PTP报文的以太层封装 支持PTP报文的IP层封装 支持OC/BC/E2E TC/P2P TC多种时钟类型 支持固定时延的补偿功能 支持时钟的跟踪、保持、自由震荡 |
||
|
TDM仿真 |
支持Structure-Agnostic TDM over Packet 支持支持CESoPSN 支持MPLS封装TDM帧 |
||
|
RPR |
支持跨板RPR 支持2.5G/10G RPR，符合IEEE 802.17 支持Wrapping和Steering两种保护方式，硬件自愈时间小于50ms 支持动态选环机制和静态选环机制，提高带宽利用率 支持节点拓扑自动发现机制 支持加权公平算法，智能分配带宽 支持A0/A1/B0/B1/C五类业务等级，A0类业务可以全环预留带宽，实现精细化的QoS |
||
|
接口类型 |
支持10/100/1000BASE-TX、100BASE-X、1000BASE-X、10GBASE-R/W、40GE、100GE、OC-48c RPR、OC-192c RPR、OC-3c POS、OC-12c POS、OC-48c POS、OC-192c POS、OC-3 CPOS、OC-12 CPOS、OC-48 CPOS、E1/T1、OC-3c ATM、OC-12c ATM等接口类型。 |
||
|
虚拟化特性 |
支持横向虚拟化 支持纵向虚拟化 支持虚拟路由器 |
||
|
网络流量分析 |
支持V5/V8/V9日志格式 支持采样功能和流统计功能 支持多日志主机功能 |
||
|
NAT |
支持NAT、NAPT，支持NAT/NAPT多实例 支持NAT日志功能 支持黑名单功能 支持内部服务器 支持应用层网关ALG |
||
|
防火墙 |
支持防DOS/DDOS攻击 支持防SYN Flood、UDP Flood、ICMP Flood、HTTP Get Flood、Land、Smurf、Fraggle、WinNuke、Ping of Death、Tear Drop、TCP 标志位异常、地址扫描、端口扫描、Java/ActiveX Blocking和SQL注入等攻击 支持ASPF 支持NAT 支持ALG 支持虚拟防火墙 支持安全区域 支持黑名单 支持L2TP 支持IPSec |
||
|
可靠性 |
关键部件主控板、交换网板、电源、风扇均支持1＋1冗余备份 背板采用无源设计，避免单点故障 各组件均支持热插拔功能 支持各种配置数据在主备主控板上实时热备份 支持ISSU 支持IRF3 支持NSR/GR 支持MP、ETH端口聚合，支持链路跨板聚合 支持跨板的RPR硬件环网保护机制，业务自愈时间小于50ms 支持BFD for BGP/IS-IS/OSPF/RSVP/VPLS PW/VRRP等，实现各协议的快速故障检测机制，故障检测时间小于30ms 支持IP FRR、TE FRR、VPN FRR，业务切换时间小于50ms 网络可用度为99.999% |
||
|
安全性 |
支持对DoS/DDoS攻击、ARP欺骗攻击、TCP报文标志位不合法攻击、超大ICMP报文攻击、地址/端口扫描、ICMP重定向或不可达攻击、Tracert攻击、带路由记录选项IP报文攻击、Java/ActiveX Blocking和SQL注入攻击等威胁的防范 支持静态和动态黑名单、MAC绑定、安全区域控制、系统统计等安全功能 支持用户分级管理和口令保护 支持SSHv2，为用户登录提供安全加密通道 支持标准和扩展ACL，可以对报文进行过滤，防止网络攻击 支持防止ARP、802.1x、未知组播报文、广播报文、未知单播报文、本机网段路由扫描报文、TTL=1报文、协议报文等攻击功能 支持MAC地址限制、IP＋MAC绑定功能 支持URPF技术，防止基于源地址欺骗的网络攻击行为 支持OSPF、RIPv2 及BGPv4 报文的明文及MD5密文认证 支持安全网管SNMPv3、SSHv2 支持广播报文抑制 支持主备数据备份机制 |
||
|
系统管理 |
支持Console/AUX Modem/Telnet/SSH2.0 命令行配置 支持FTP、TFTP、Xmodem、SFTP文件上下载管理 支持SNMP v1/V2/V3 支持RMON v1，支持1、2、3、9组 支持NTP时钟 支持NQA(Network Quality Analyzer) 支持故障后报警和自恢复 支持数据日志 |
||
|
环境温度 |
运行环境温度：0℃～40℃ 存储环境温度：-40℃～70℃ |
||
|
环境湿度 |
运行环境湿度：10%～90%（非凝结） 存储环境湿度：5%～95%（非凝结） |
||
|
安规 |
UL 60950-1:2003 CSA C22.2 No 60950-1:2003 IEC 60950-1:2001 EN 60950-1:2001 AS/NZS 3260 |
||
|
EMC |
FCC Part 15 (CFR 47) Class A ICES-003 Class A VCCI Class A CISPR22 Class A EN55022 Class A AS/NZS CISPR22 Class A ETSI EN 300 386 V1.3.3 CISPR24 EN55024 IEC/EN 61000-3-2 IEC/EN 61000-3-3 IEC/EN 61000-4-2 IEC/EN 61000-4-3 IEC/EN 61000-4-4 IEC/EN 61000-4-5 IEC/EN 61000-4-6 IEC/EN 61000-4-8 IEC/EN 61000-4-11 |
||
